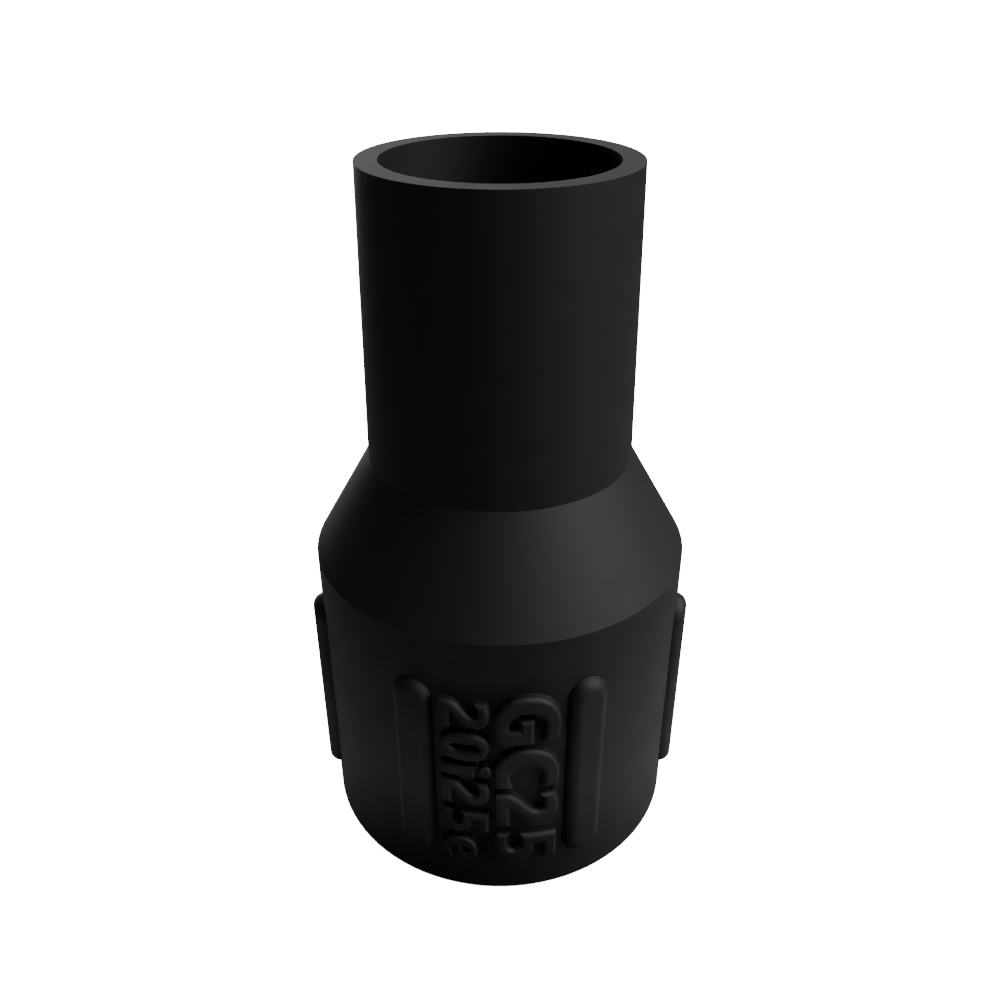

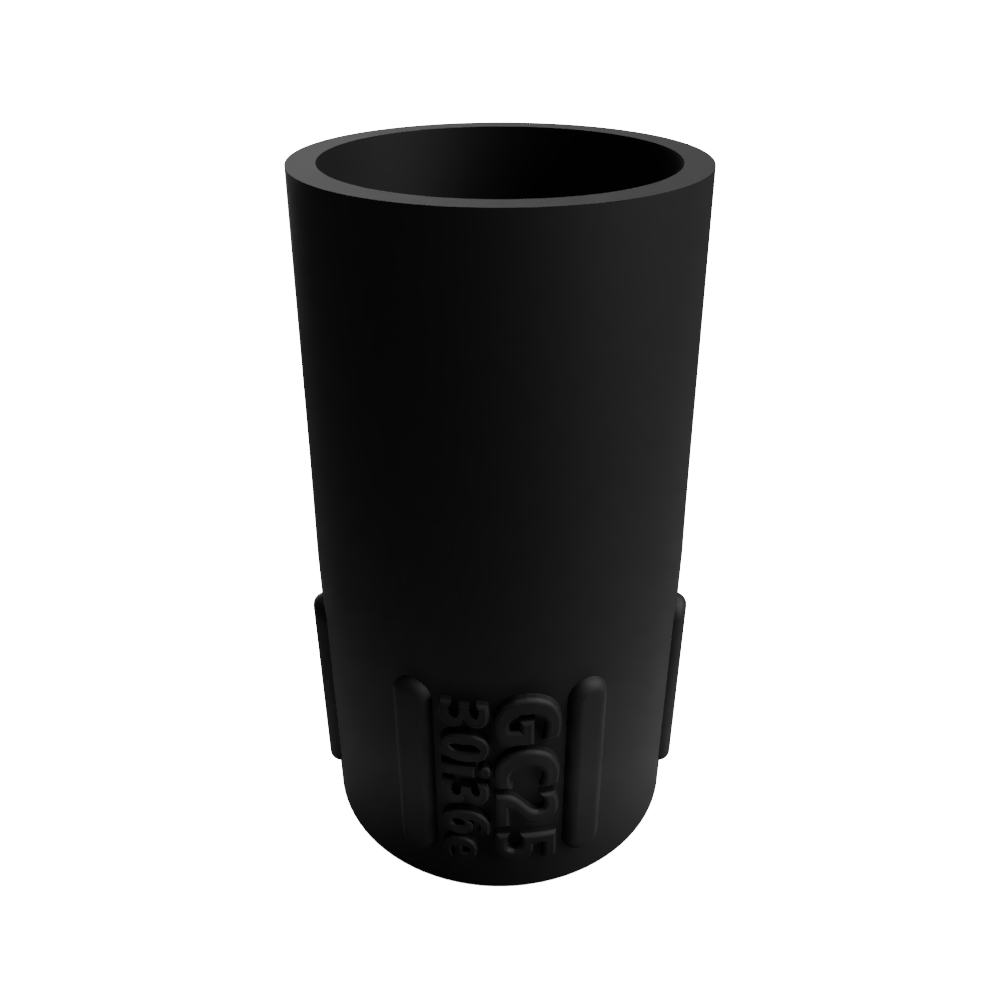

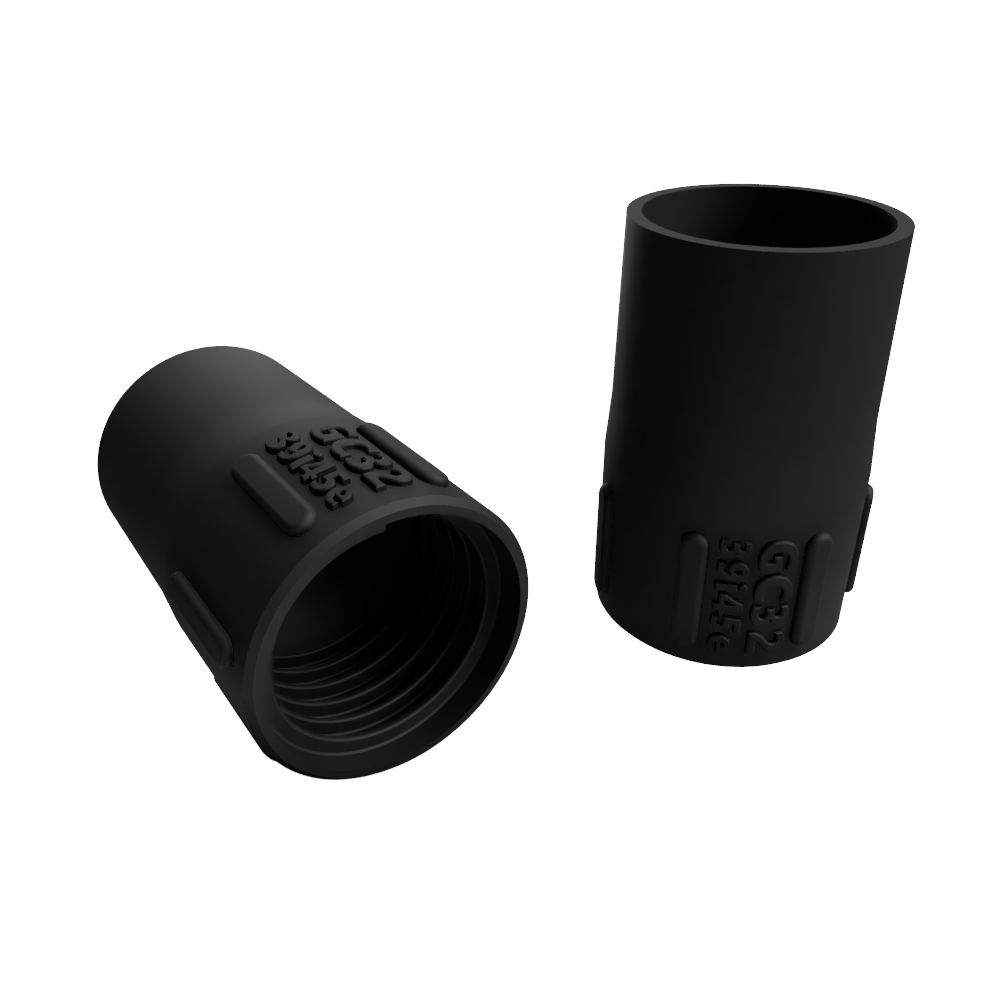

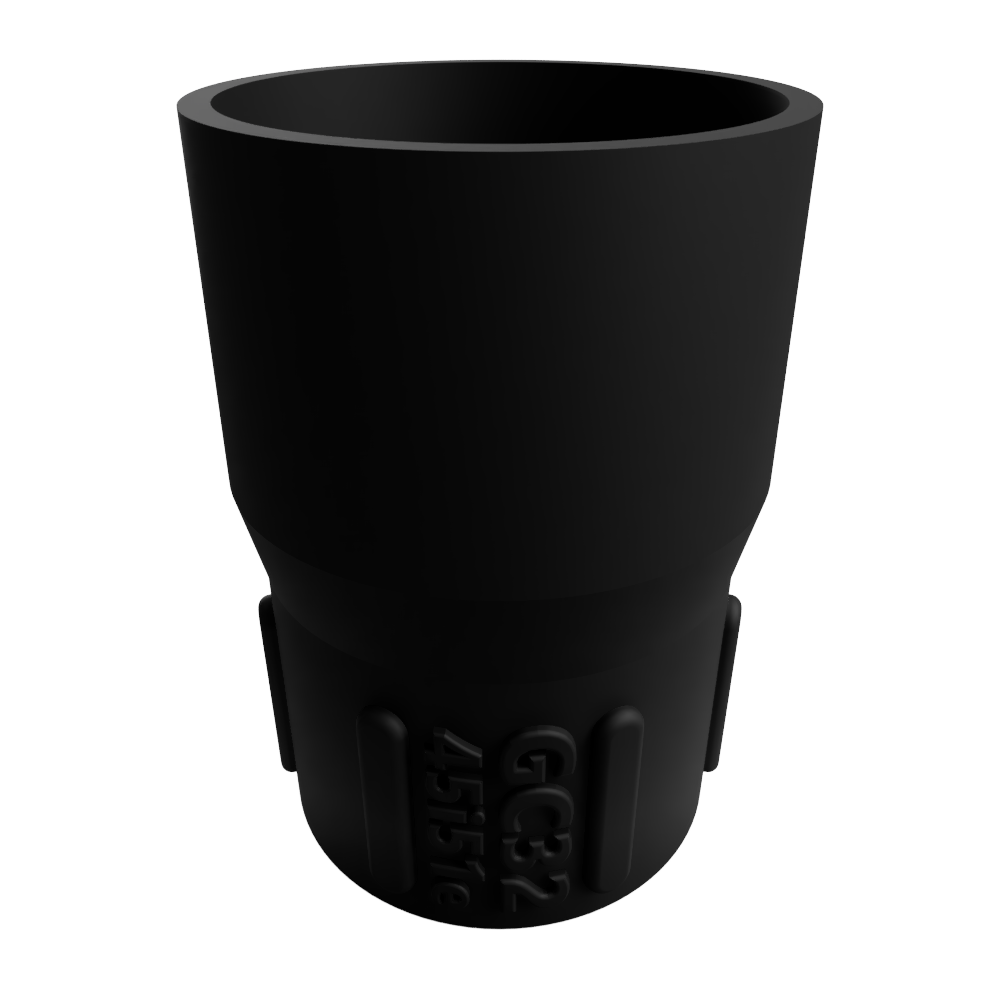

DUST COMMANDER GCx - TPU ESD Verbinder fur DUST-HESD Vakuum Schlauch

Neuer Artikel

Erhältlich in 37 Größen :

- 11 Durchmesser, die mit unserem 25-mm-Antistatikschlauch kompatibel sind (HESD25).

- 26 Durchmesser, die mit unserem 32-mm-Antistatikschlauch kompatibel sind (HESD32).

Beziehen Sie sich auf die Tabellen/Zeichnungen, um Ihre Endstücke richtig auszuwählen.

BITTE BEACHTEN: Referenz einzeln verkauft. Der angezeigte Preis entspricht 1 Verbinder.

Mehr Infos

36806 Artikel

Auf Lager

6,19 €

  No tax

Teilen

Eigenschaften:

Weiche Schraubmanschette für DUST-HESD Antistatikschläuche.
Hergestellt im 3D-FDM-Druckverfahren.
Material: elektrisch leitfähiges TPU Shore 92A (< 10^6 Ohm)

Anwendungsbereiche:
Industriesauger, Textilmaschinen, Holzbearbeitungsmaschinen, Granulatfördergeräte und Apparatebau

Temperaturbereich:
-20°C bis +60°C

Farbe:
Schwarz

BITTE BEACHTEN: Referenz einzeln verkauft. Der angezeigte Preis entspricht 1 Verbinder.

***********************************************************************

Wie wählt man die richtige Referenz-/Teilenummer aus?

Um Ihre Schraubmanschette auszuwählen, müssen Sie zunächst das Modell des verwendeten Schlauchs (HESD25 oder HESD32) und dann den Innen- oder Außendurchmesser der Schraubmanschette bestimmen.

Die Teilenummer der Düse wird wie folgt ermittelt:

GCXX-YYiZZe

wobei :

  • XX =Schlauchnennweite (25 für HESD25 und 32 für HESD32)
  • YY = Schraubmanschette Innendurchmesser
  • ZZ = Schraubmanschette Außendurchmesser

Beispiel : GC32-34i40e

  • Nennweite des Schlauchs: 32mm, i.e. HESD32
  • Schraubmanschette Innendurchmesser : 34mm
  • Schraubmanschette Außendurchmesser : 40mm

Um die Referenz GC32-34i40e auszuwählen, müssen Sie aus den 2 Dropdown-Menüs auswählen:

  • nenndurchmesser rohr : 32mm (für HESD32)
  • Düse Außendurchmesser : 40mm

Hinweis: Um eine Teilenummer auf der Grundlage des Innendurchmessers des Endstücks auszuwählen, müssen Sie den entsprechenden Außendurchmesser in der Tabelle unten finden. Beispiel: Wenn Sie einen Adapter für einen HESD25-Schlauch mit einem 28-mm-Innendurchmesser benötigen, müssen Sie die Teilenummer GC25-28i34e wählen. Die Auswahl in den Dropdown-Menüs sieht dann wie folgt aus:

  • nenndurchmesser rohr : 25mm (i.e. HESD25)
  • Düse Außendurchmesser : 34mm

Hier ist die Tabelle mit allen Referenzen:

Herstellungsmaterial Polyuréthane (PU) électroconducteur (inf. 10000 ohms)
Farbe schwarz
